2016년 시행 지방직 9급 공무원 임용 필기시험 [A책형]

응용역학개론

문제풀기

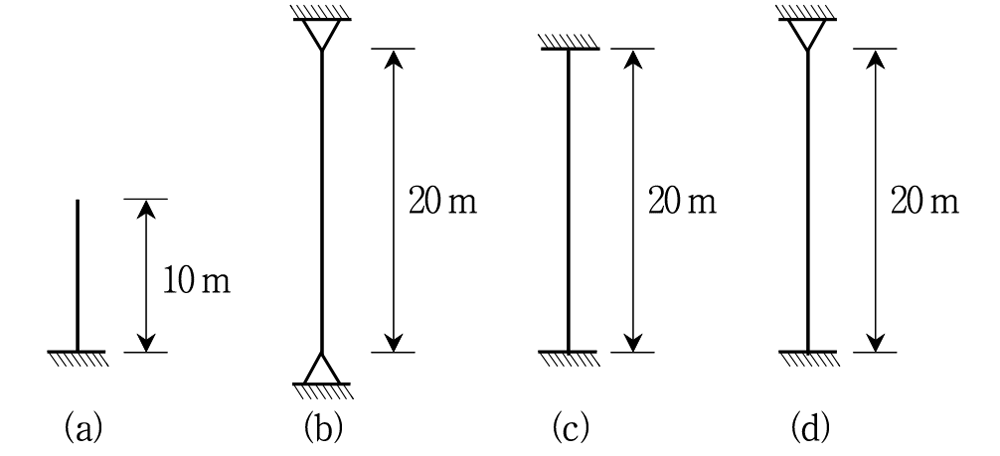

문 1. 그림과 같이 단부 경계 조건이 각각 다른 장주에 대한 탄성 좌굴 하중(Pcr)이 가장 큰 것은? (단, 기둥의 휨강성 EI ＝4000 kN·m2 이며, 자중은 무시한다)

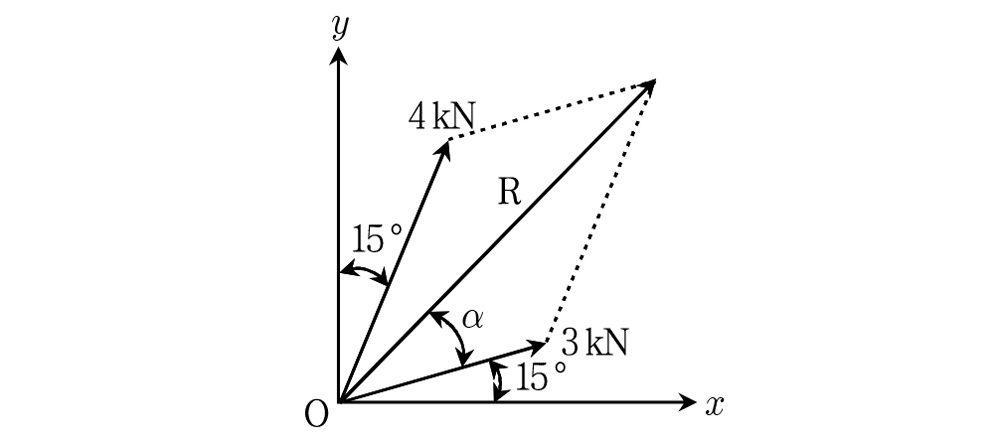

문 2. 그림과 같이 2개의 힘이 동일점 O에 작용할 때 합력(R)의 크기 [kN]와 방향(α)은?

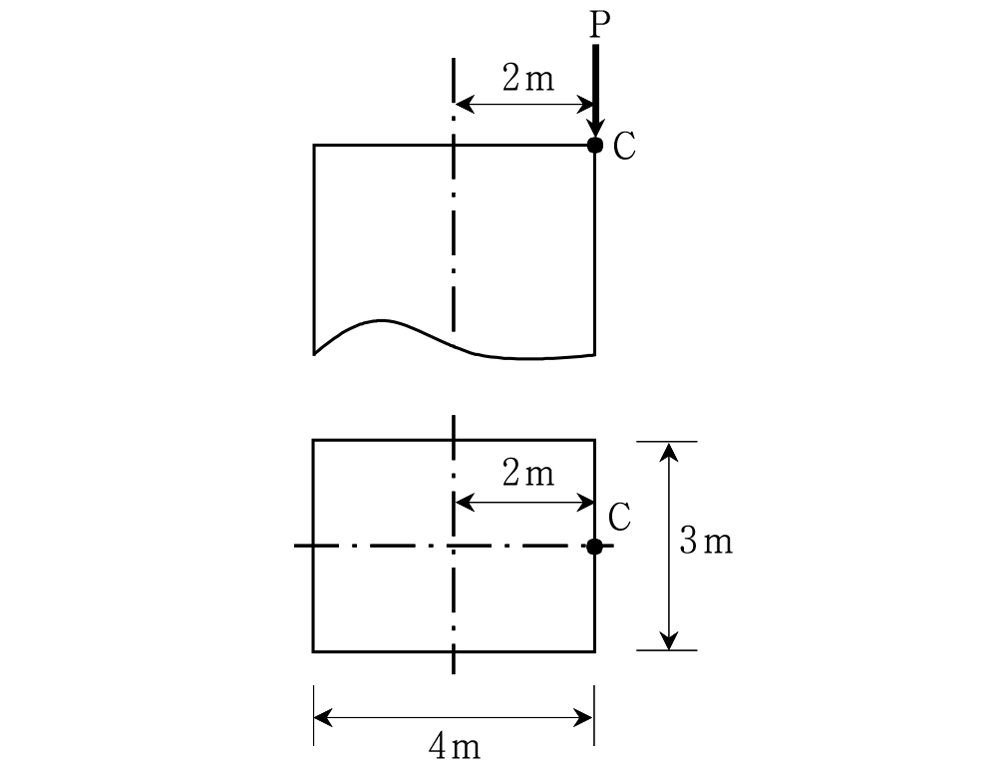

문 3. 그림과 같이 직사각형 단면을 갖는 단주에 집중하중 P ＝120 kN이 C점에 작용할 때 직사각형 단면에서 인장응력이 발생하는 구역의 넓이[m2]는?

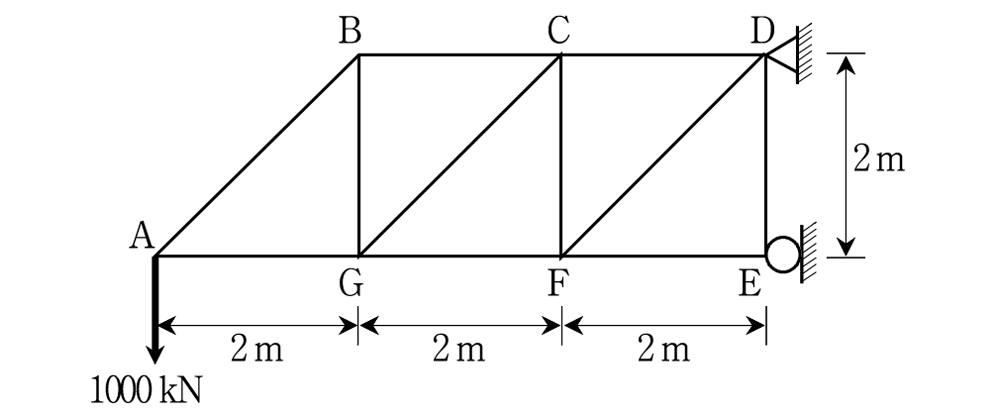

문 4. 그림과 같은 트러스에서 부재 CG에 대한 설명으로 옳은 것은? (단, 모든 부재의 자중은 무시한다)

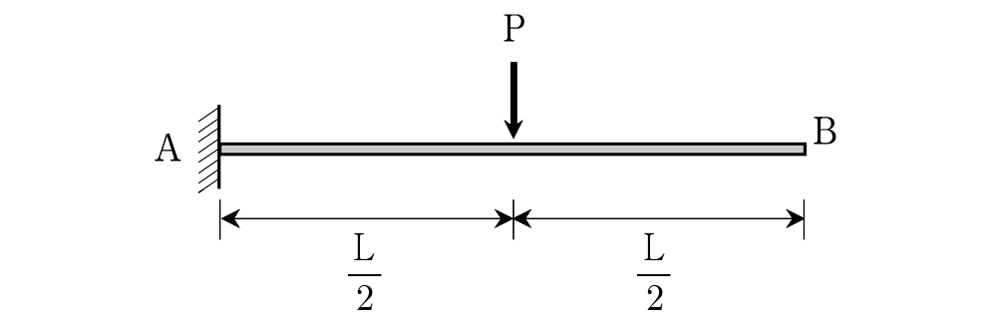

문 5. 그림과 같은 외팔보에서 B점의 회전각은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

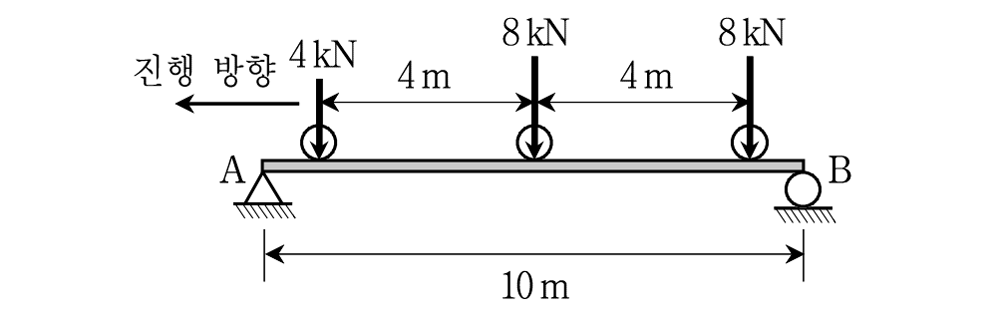

문 6. 그림과 같은 단순보에서 절대 최대 휨모멘트의 크기[kN·m]는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

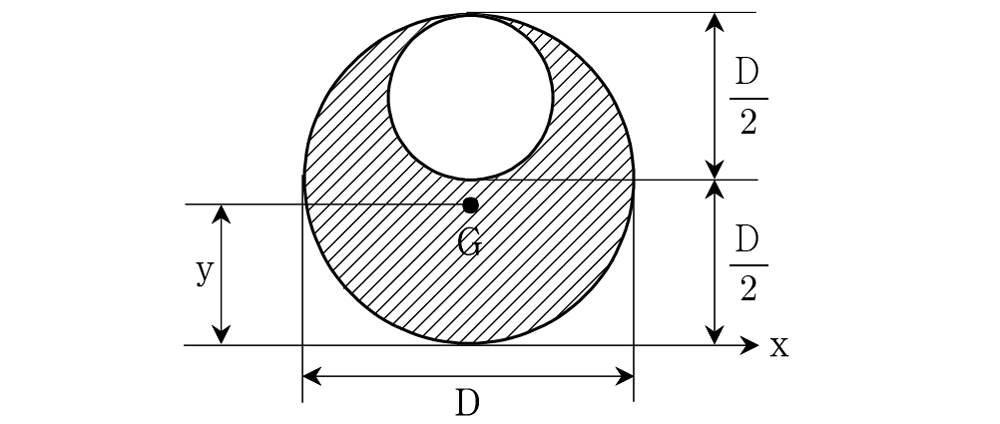

문 7. 그림과 같이 빗금 친 단면의 도심을 G라 할 때, x축에서 도심까지 거리(y)는?

문 8. 한 점에서의 미소 요소가 εx ＝ 300 × 10－6 , εy ＝ 100 × 10－6 , γxy ＝ －200 × 10－6인 평면 변형률을 받을 때, 이 점에서 주 변형률의 방향(θp)은? (단, 방향의 기준은 x축이며, 반시계 방향을 양의 회전으로 한다)

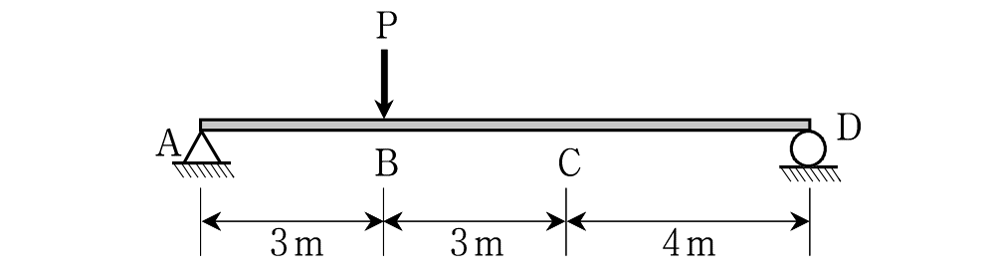

문 9. 그림과 같은 단순보에서 B점에 집중하중 P ＝ 10 kN이 연직 방향으로 작용할 때 C점에서의 전단력 Vc [kN] 및 휨모멘트 Mc [kN·m]의 값은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

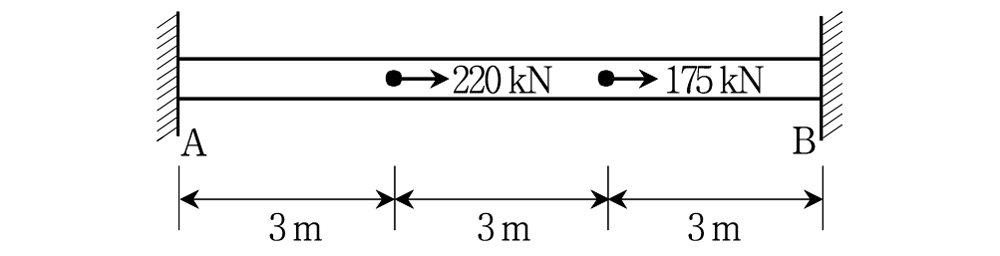

문 10. 그림과 같이 양단 고정된 보에 축력이 작용할 때 지점 B에서 발생하는 수평 반력의 크기[kN]는? (단, 보의 축강성 EA는 일정하며, 자중은 무시한다)

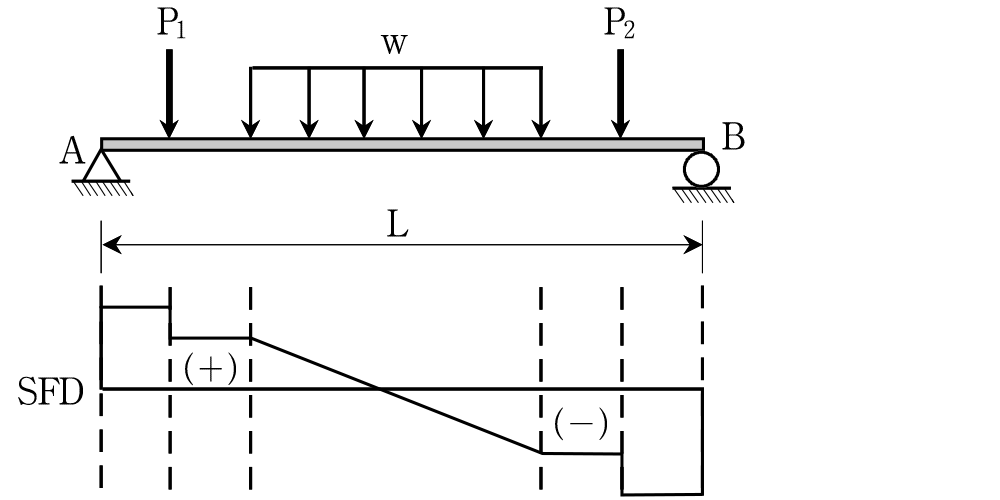

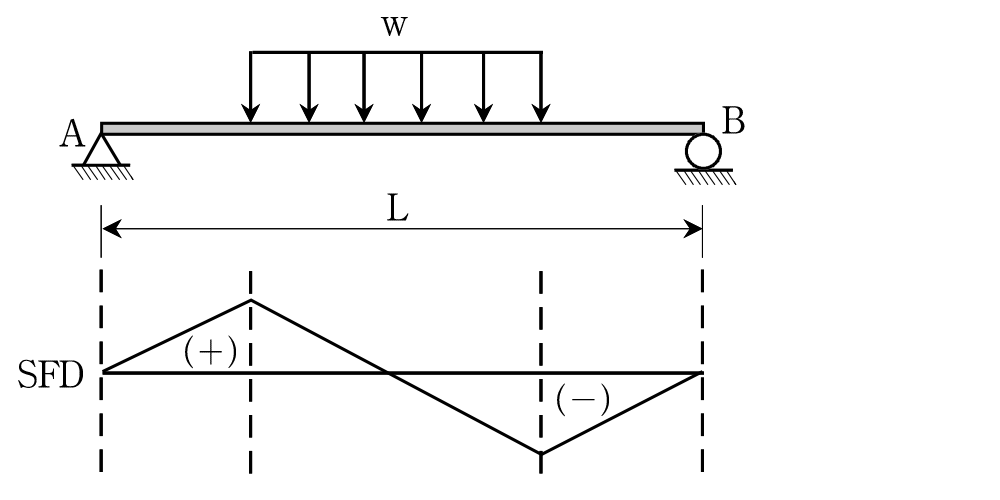

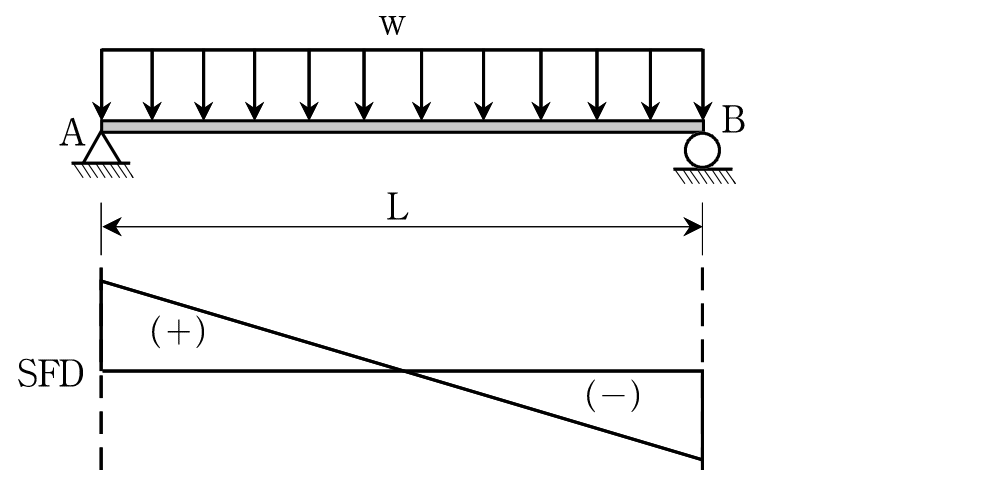

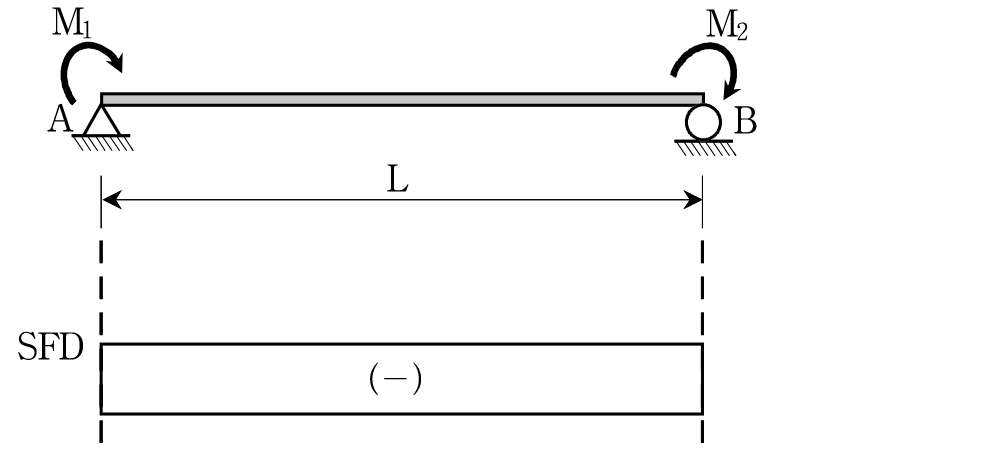

문 11. 그림과 같이 단순보에 작용하는 여러 가지 하중에 대한 전단력도 (SFD)로 옳지 않은 것은? (단, 보의 자중은 무시한다)

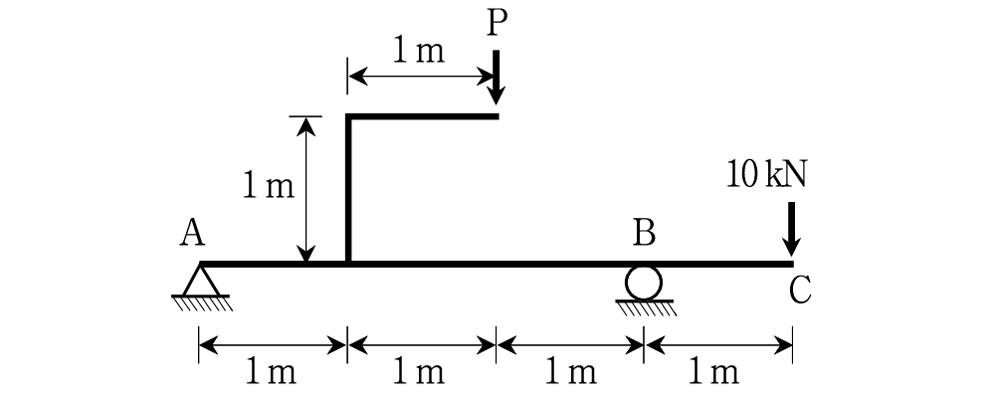

문 12. 그림과 같은 보 ABC에서 지점 A에 수직 반력이 생기지 않도록 하기 위한 수직 하중 P의 값[kN]은? (단, 모든 구조물의 자중은 무시한다)

문 13. 폭 0.2 m, 높이 0.6 m의 직사각형 단면을 갖는 지간 L ＝ 2 m 단순보의 허용 휨응력이 40 MPa일 때 이 단순보의 중앙에 작용 시킬 수 있는 최대 집중하중 P의 값[kN]은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

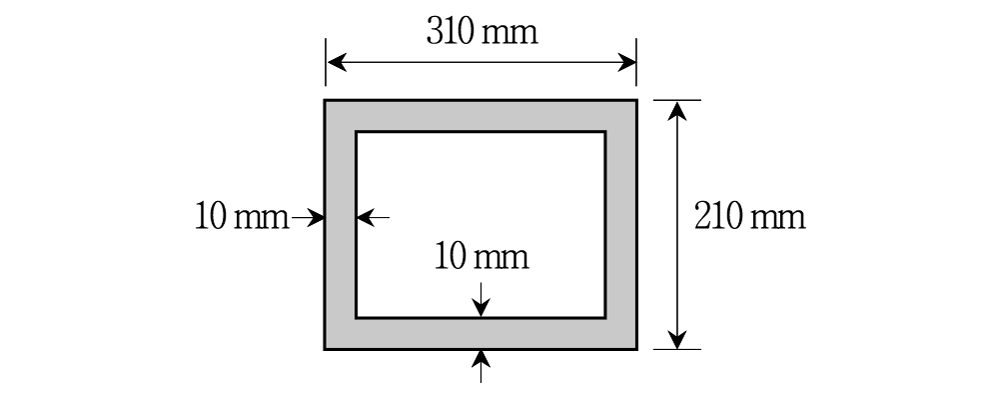

문 14. 그림과 같이 일정한 두께 t ＝10 mm의 직사각형 단면을 갖는 튜브가 비틀림 모멘트 T ＝ 300 kN·m를 받을 때 발생하는 전단 흐름의 크기[kN/m]는?

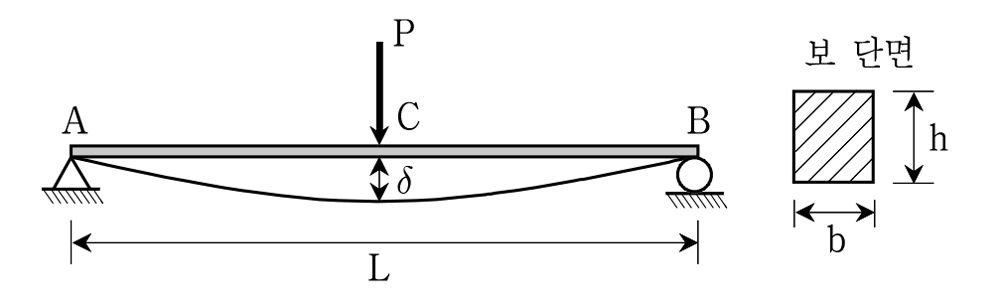

문 15. 그림과 같이 단순보 중앙 C점에 집중하중 P가 작용할 때 C점의 처짐에 대한 설명으로 옳은 것은? (단, 보의 자중은 무시한다)

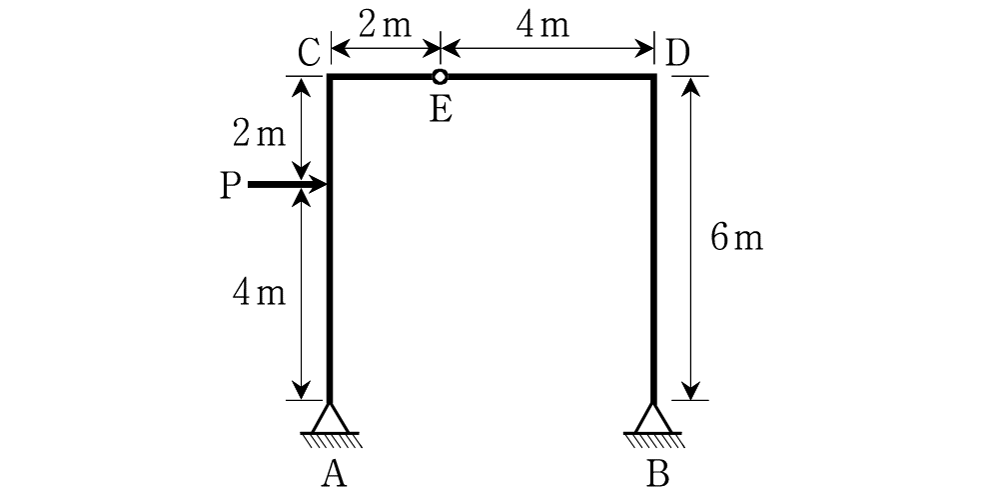

문 16. 그림과 같은 라멘 구조물에 수평 하중 P ＝ 12 kN이 작용할 때 지점 B의 수평 반력 크기[kN]와 방향은? (단, 자중은 무시하며, E점은 내부 힌지이다)

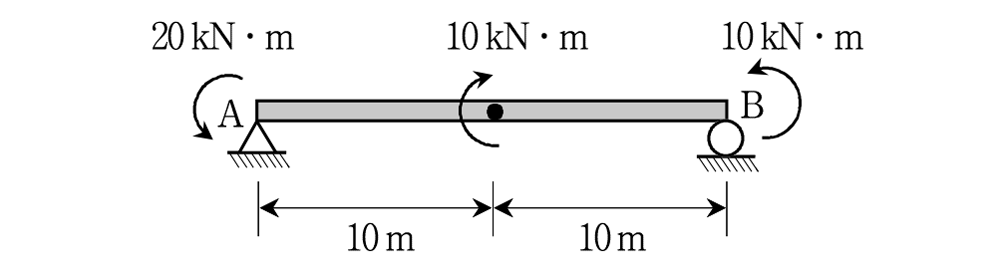

문 17. 그림과 같은 단순보에 모멘트 하중이 작용할 때 발생하는 지점 A의 수직 반력(RA)과 지점 B의 수직 반력(RB)의 크기[kN]와 방향은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

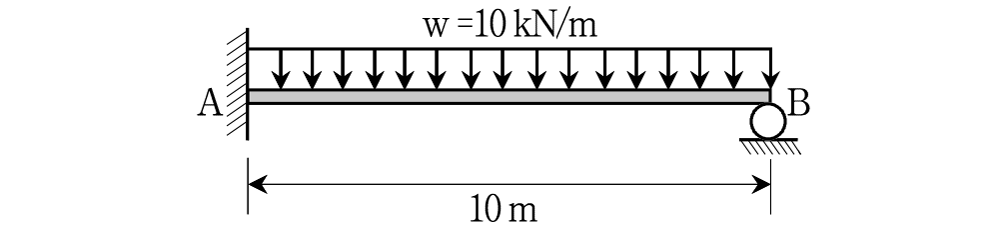

문 18. 그림과 같은 부정정보에 등분포하중 w =10 kN/m가 작용할 때, 지점 A에 발생하는 휨모멘트 값[kN·m]은? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)

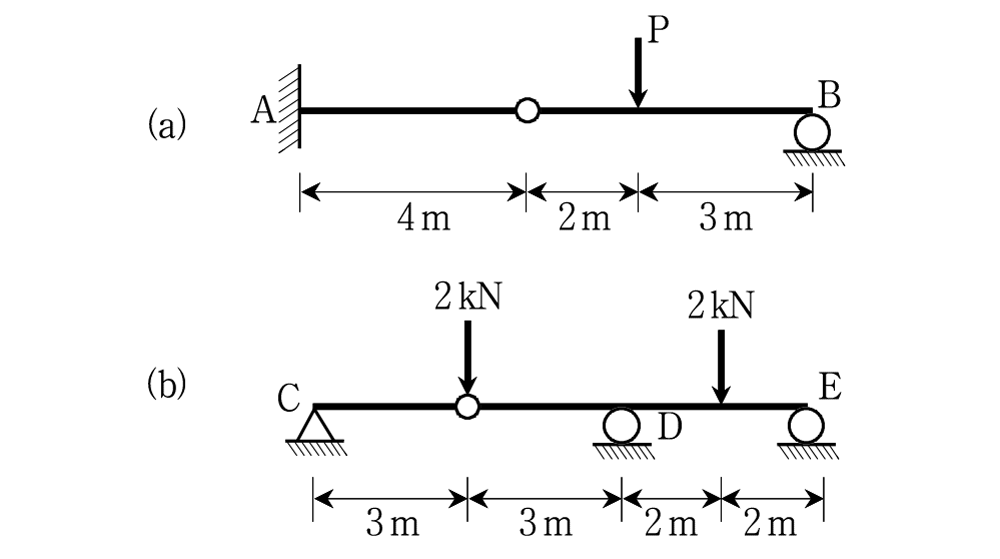

문 19. 그림과 같은 2개의 게르버보에 하중이 각각 작용하고 있다. 그림 (a)에서 지점 A의 수직 반력(RA)과 그림(b)에서 지점 D의 수직 반력(RD)이 같기 위한 하중 P의 값[kN]은? (단, 보의 자중은 무시한다)

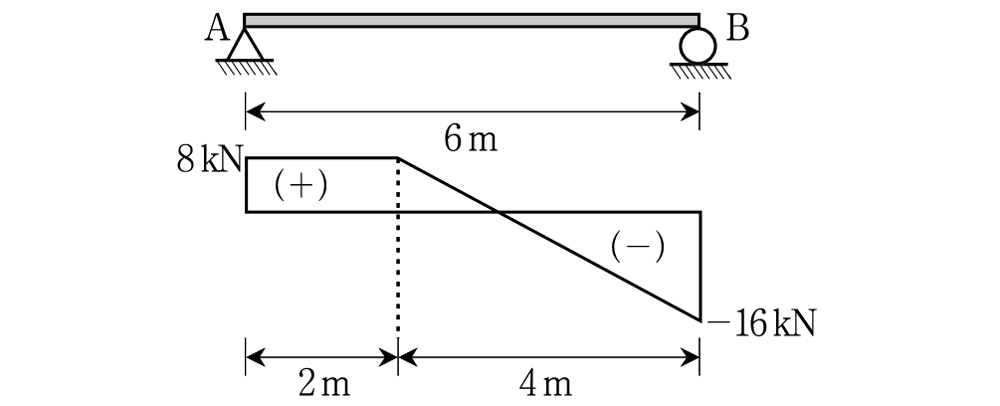

문 20. 다음 그림은 단순보에 수직 등분포하중이 일부 구간에 작용했을 때의 전단력도이다. 이 단순보에 작용하는 등분포하중의 크기 [kN/m]는? (단, 보의 휨강성 EI는 일정하며, 자중은 무시한다)
