건축구조

문 1. 건축구조기준에 따른 철근의 정착 및 이음에 대한 설명으로 옳지 않은 것은?

표준갈고리를 갖는 인장이형철근의 기본정착길이는 철근의 설계기준항복강도에 비례한다.
4개의 철근으로 구성된 다발철근 내에 있는 개개 철근의 정착길이는 다발철근이 아닌 경우의 각 철근 정착길이보다 20% 증가시켜야 한다.
압축이형철근의 기본정착길이는 콘크리트 설계기준압축 강도의 제곱근에 반비례한다.
휨부재에서 서로 직접 접촉되지 않게 겹침이음된 철근은 횡방향으로 소요 겹침이음 길이의 1/5 또는 150mm 중 작은 값 이상 떨어지지 않아야 한다.

문 2. 활하중에 대한 설명으로 적절하지 않은 것은?

활하중은 점유 ․ 사용에 의하여 발생할 것으로 예상되는 최소의 하중이어야 한다.
활하중은 등분포 활하중과 집중 활하중으로 분류된다.
지붕을 정원 및 집회 용도로 사용할 경우 기본등분포 활하중은 최소 5.0kN/m2 를 적용한다.
진동, 충격 등이 있어 건축구조기준에서 제시한 값을 적용하기에 적합하지 않은 경우 구조물의 실제상황에 따라 활하중의 크기를 증가시켜 산정한다.

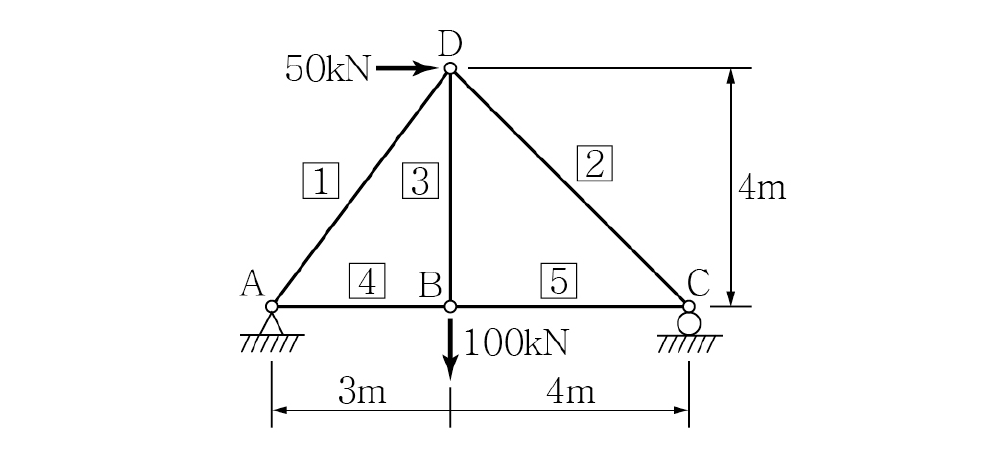

문 3. 다음 그림의 하중을 받는 정정 트러스 구조물에서 부재 ①,②,③,④,⑤에 는 인장력 또는 압축력이 작용한다. 다음 중 같은 종류의 부재력이 작용하는 부재끼리만 나열한 것은?

문 4. 다음 중 강도설계법에 의한 보강조적조에 관한 설명으로 옳지 않은 것은?

보강근의 최대 지름은 29mm이다.
모든 보강근은 40mm 또는 철근 공칭지름의 2.5배 이상의 피복을 유지해야 한다.
보강근의 지름은 공동 최소 크기의 1/4을 초과하지 않아야 한다.
벽체나 벽체 골조의 공동 안에는 최대 3개까지 보강근이 허용된다.

문 5. 다음 중 무량판 2방향 슬래브에서 테두리보를 제외하고 슬래브 주변에 보가 없거나 보의 강성비 α_m이 0.2 이하일 경우 철근콘크리트 슬래브의 최소 두께에 대한 설명으로 옳은 것은? (단, 철근의 설계기준항복강도 f_y=400MPa, ℓ_n은 부재의 순경간이다.)

지판이 없는 내부슬래브의 경우 ℓ_n/34
지판이 있는 내부슬래브의 경우 ℓ_n/37.5
지판이 없는 외부슬래브에 테두리보가 있는 경우 ℓ_n/33
지판이 있는 외부슬래브에 테두리보가 없는 경우 ℓ_n/36

문 6. 다음 중 건축물의 중요도 분류에서 중요도(특)에 해당하는 건축물은?

종합병원, 수술시설이나 응급시설이 있는 병원
연면적 1,000m² 미만인 위험물 저장 및 처리시설
연면적 5,000m² 이상인 공연장, 집회장, 관람장
5층 이상인 숙박시설, 오피스텔, 기숙사, 아파트

문 7. 다음 중 장선구조에 대한 설명으로 옳지 않은 것은?

장선구조는 일정한 간격의 장선과 그 위의 슬래브가 일체로 되어 있는 구조형태를 말한다.
장선은 그 폭이 100mm 이상이어야 하고, 그 높이는 장선의 최소 폭의 4.5배 이하이어야 한다.
장선 사이의 순간격은 750mm를 초과하지 않아야 한다.
장선은 1방향 또는 서로 직각을 이루는 2방향으로 구성 될 수 있다.

문 8. 철근콘크리트 2방향 슬래브를 직접설계법을 사용하여 설계 하려고 할 때 만족시켜야 할 규정으로 옳지 않은 것은?

각 방향으로 3경간 이상 연속되어야 한다.
슬래브 판들은 단변 경간에 대한 장변 경간의 비가 2 이하인 직사각형이어야 한다.
각 방향으로 연속한 받침부 중심 간 경간 차이는 긴 경간의 1/3 이하이어야 한다.
연속한 기둥 중심선을 기준으로 기둥의 어긋남은 그 방향 경간의 최대 15%까지 허용할 수 있다.

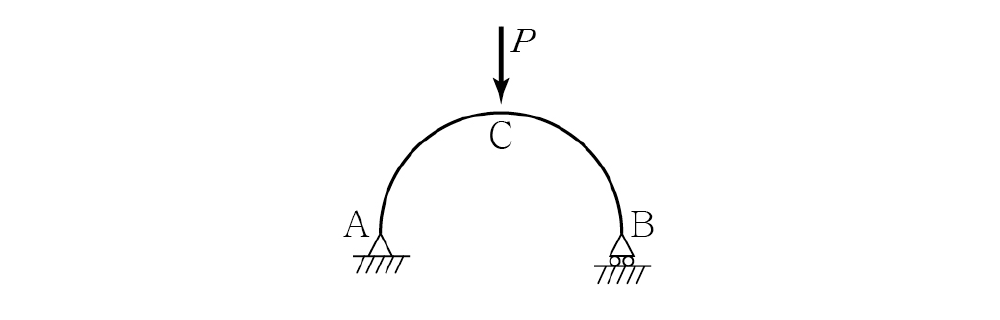

문 9. 다음 그림과 같은 단순보 반원 아치 구조의 단면력에 대한 설명으로 옳은 것은? (단, 아치의 반지름 길이=L)

전단력이나 휨모멘트는 발생하지 않 으며 축방향력만 존재한다.
지지단에서는 축방향력과 전단력이 0이다.
축방향력은 A 지점에서 최대이고, 이동단인 B 지점에서는 0이다.

문 10. 다음 중 내진설계에 대한 설명으로 옳지 않은 것은?

2개 이상의 건물에 공유된 부분이나 하나의 구조물이 동 일한 중요도에 속하지 않는 2개 혹은 그 이상의 용도로 사용될 때는 가장 높은 중요도를 사용하여야 한다.
높이 20m 이상 또는 6층 이상의 비정형 구조물의 경우에 정적해석법을 사용하여야 한다.
수평비틀림모멘트는 구조물의 중심과 강심 간의 편심에 의한 비틀림모멘트와 우발비틀림모멘트의 합으로 한다.
횡력저항 시스템의 수평치수가 인접층치수의 130%를 초과 할 경우에는 기하학적 비정형이 존재하는 것으로 간주한다.

문 11. 다음 중 옹벽의 구조기준에 대한 설명으로 옳은 것은?

활동에 대한 저항력은 옹벽에 작용하는 수평력의 2.0배 이상이어야 한다.
전도에 대한 저항모멘트는 횡토압에 의한 전도휨모멘트의 1.5배 이상이어야 한다.
뒷부벽은 T형보로 설계하여야 하며, 앞부벽은 직사각형 슬래브로 설계하여야 한다.
저판의 뒷굽판은 정확한 방법이 사용되지 않는 한, 뒷굽판 상부에 재하되는 모든 하중을 지지하도록 설계하여야 한다.

문 12. <보기>는 등가정적 해석법 중 밑면전단력 산정에 대한 설명이다. 빈칸에 들어갈 사항으로 옳은 것은?

<보기>
밑면전단력 V는 다음 식에 따라 구한다.
V=C_sW
여기서, C_s : 지진응답계수, W : 고정하중과 아래에 기술한 하중을 포함한 유효 건물 중량

가. 창고로 쓰이는 공간에서는 활하중의 최소 ( ㉠ )(공용 차고와 개방된 주차장 건물의 경우에 활하중은 포함시킬 필요가 없음)
나. 바닥하중에 칸막이벽 하중이 포함될 경우에 칸막이의 실 제 중량과 ( ㉡ ) 중 큰 값
다. 영구설비의 총하중
라. 적설하중이 ( ㉢ )을 넘는 평지붕의 경우에는 평지붕 적설하중의 ( ㉣ )

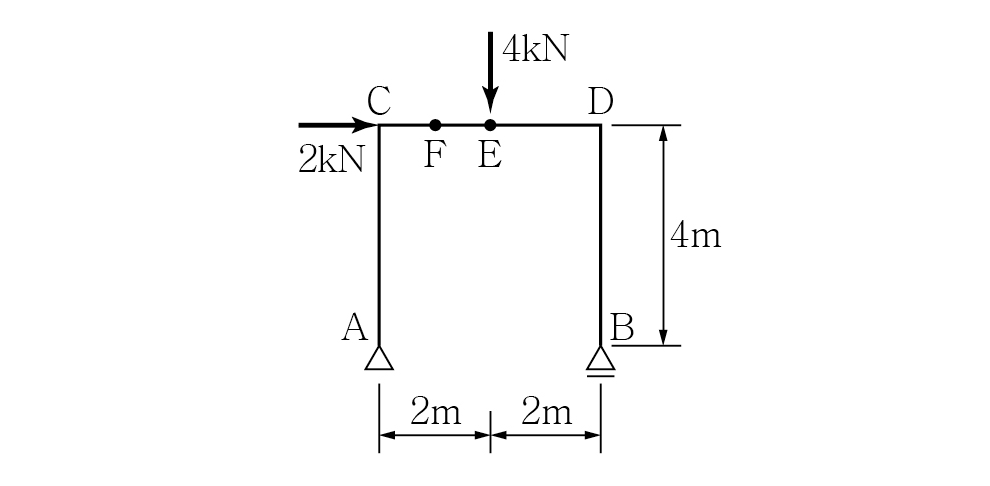

문 13. 그림과 같은 정정라멘에서 E점에 서의 휨모멘트(M_E)와 F점에서의 전단력(V_F)의 크기는 각각 얼마인가?

M_E=4kN·m, V_F=2kN
M_E=8kN·m, V_F=2kN
M_E=4kN·m, V_F=0kN
M_E=8kN·m, V_F=0kN

문 14. <보기>와 같은 강구조 인장부재의 설계인장강도를 건축 구조기준 한계상태설계법으로 산정하면? (단, 소수점 아래 첫째자리에서 반올림한다.)

<보기>
∙ 총단면적 : 2,800mm²
∙ 유효순단면적 : 2,500mm²
∙ 항복강도 : 240N/mm²
∙ 인장강도 : 400N/mm²
∙ 블록전단에 의한 파단은 없는 것으로 가정한다.

504kN
605kN
672kN
750kN

문 15. 다음 중 건축구조기준 용어와 그 정의가 옳은 것은?

한계상태설계법 : 실제 구조물에 큰 변형이 예상되거나 변형률의 변화가 큰 경우 또는 사용재료의 응력-변형률 관계가 비선형인 경우에 이를 고려하여 실제 거동에 가장 가깝게 부재력과 변위가 산출되도록 하는 설계법
비선형해석: 구조물이 탄성체라는 가정 아래 응력과 변형률 의 관계를 1차 함수관계로 보고 구조부재의 부재력과 변위를 산출하는 해석
허용응력설계법 : 탄성이론에 의한 구조해석으로 산정한 부재단면의 응력이 허용응력(안전율을 감안한 한계응력)을 초과하지 아니하도록 구조부재를 설계하는 방법
탄성해석 : 한계상태를 명확히 정의하여 하중 및 내력의 평가에 준해서 한계상태에 도달하지 않는 것을 확률통계적 계수를 이용하여 설정하는 해석

문 16. 다음 중 연약지반에서 부등침하를 방지하는 대책으로 옳지 않은 것은?

줄기초와 마찰말뚝기초를 병용한다.
지하실 바닥 구조의 강성을 높인다.
건물의 중량을 최소화시킨다.
건물의 평면길이를 짧게 한다.

문 17. 두께 150mm인 1방향 철근콘크리트 슬래브에 수축 ․ 온도 철근을 배근하고자 한다. 단위 폭(1m)에 필요한 최소철근 량을 계산하면 얼마인가? (단, 철근의 설계기준항복강도 f_y=400MPa)

150mm²
225mm²
300mm²
450mm²

문 18. 다음 중 철근콘크리트 구조물의 내진설계 시, 특수모멘트 골조의 휨부재에 사용하는 횡방향철근에 대한 설명으로 옳지 않은 것은?

휨부재 양단의 받침부 면에서 경간의 중앙방향으로 잰 휨부재 깊이의 2배 구간에는 후프철근을 배치하여야 한다.
후프철근이 필요한 곳에서 후프철근으로 감싸인 축방향 철근은 횡방향으로 지지되어야 한다.
첫 번째 후프철근은 지지부재의 면으로부터 100mm 이내에 위치하여야 한다.
휨부재의 후프철근은 2개의 철근으로 구성할 수 있다.

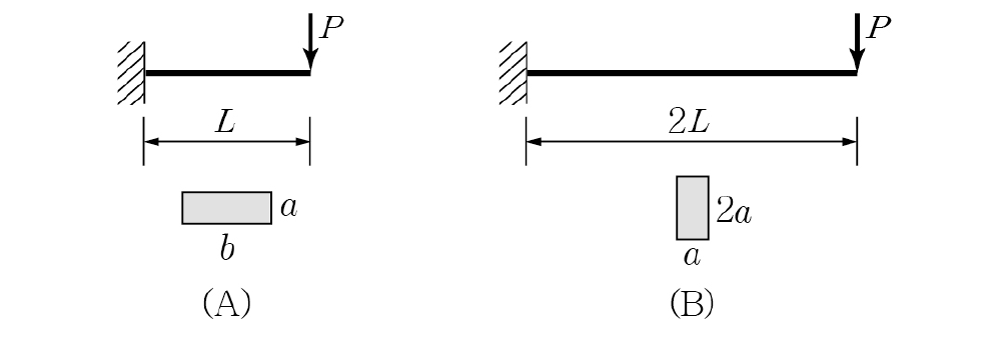

문 19. 그림과 같은 두 개의 캔틸레버 보 (A), (B)에서 자유단의 처짐이 같아지기 위한 (A)보 단면의 폭 b값은 얼마인가? (단, 두 보의 탄성계수는 같다.)

문 20. 다음 강재 기호에 대한 설명으로 옳지 않은 것은?

SMA 490A

내후성이 우수한 강재이다.
최소 인장강도가 490MPa이다.
용접이 가능한 강재이다.
충격흡수에너지 성능이 가장 우수한 등급이다.

2016년 시행 서울시 7급 공무원 임용 필기시험 [A책형]
